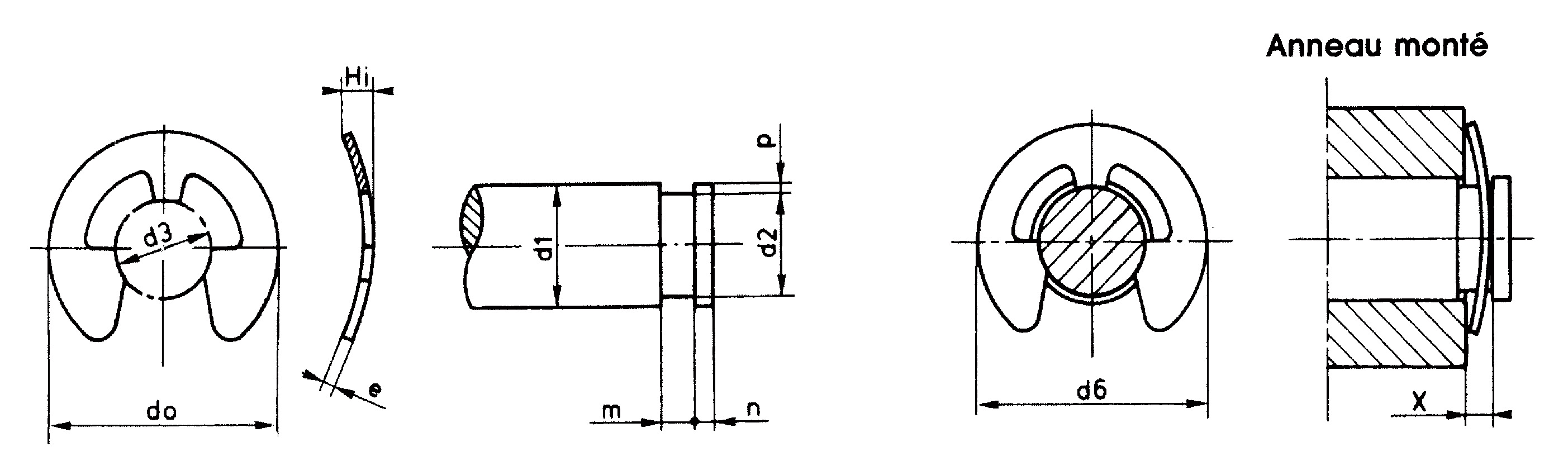

Série 7131
| Ref | Arbre d2 | d0 | d3 | p | e | e tol | d2 | d2 tol | m min | n min | d6 max | X hauteur maximal | Hi libre min | Charge de base Fg (KN) | Charge de base Fa (KN) | Poids en Kg par 1000 | Devis |
| C7131 A 009 | 9.00 | 13.80 | 6.85 | 1.00 | 0.80 | 0-0,05 | 7.00 | 0,07 | 1.40 | 1.35 | 14.30 | 1.80 | 1.57 | 142.00 | 211.00 | 0.390 |
|
| C7131 A 007 | 7.00 | 11.20 | 5.25 | 0.80 | 0.60 | 0-0,03 | 5.40 | 0,07 | 1.05 | 1.00 | 11.60 | 1.20 | 1.22 | 88.00 | 123.00 | 0.200 |
|
| C7131 A 030 | 30.00 | 41.20 | 25.85 | 1.90 | 1.50 | 0-0,06 | 26.20 | 0,12 | 2.60 | 2.55 | 42.30 | 4.50 | 285.00 | 820.00 | 1321.00 | 4.740 |
|
| C7131 A 005 | 5.00 | 8.60 | 3.70 | 0.60 | 0.60 | 0-0,03 | 3.80 | 0,05 | 1.05 | 1.00 | 8.90 | 1.20 | 1.10 | 30.00 | 88.00 | 0.160 |
|
| C7131 A 022 | 22.00 | 30.80 | 18.32 | 1.73 | 1.20 | 0-0,06 | 18.54 | 0,07 | 2.10 | 2.05 | 31.60 | 3.00 | 2.35 | 570.00 | 775.00 | 2.300 |
|
| C7131 A 004 | 4.00 | 7.30 | 3.00 | 0.45 | 0.60 | 0-0,03 | 3.10 | 0,05 | 1.05 | 1.00 | 7.65 | 1.00 | 1.10 | 24.00 | 70.00 | 0.100 |
|
| C7131 A 018 | 18.00 | 25.60 | 14.65 | 1.58 | 1.00 | 0-0,06 | 14.84 | 0,07 | 1.70 | 1.65 | 26.30 | 3.00 | 1.96 | 442.00 | 528.00 | 1.470 |
|
| C7131 A 003 | 3.00 | 6.00 | 2.23 | 0.35 | 0.40 | 0-0,03 | 2.30 | 0,05 | 0.70 | 0.65 | 6.30 | 1.00 | 0.75 | 15.00 | 35.00 | 0.050 |
|
| C7131 A 016 | 16.00 | 23.00 | 12.90 | 1.48 | 1.00 | 0-0,06 | 13.04 | 0,07 | 1.70 | 1.65 | 23.60 | 3.00 | 1.96 | 414.00 | 469.00 | 1.110 |
|
| C7131 A 014 | 14.00 | 20.40 | 11.10 | 1.38 | 1.00 | 0-0,06 | 11.24 | 0,07 | 1.70 | 1.65 | 21.00 | 2.50 | 1.96 | 285.00 | 411.00 | 0.950 |
|
| C7131 A 012 | 12.00 | 17.70 | 9.45 | 1.20 | 0.80 | 0-0,05 | 9.60 | 0,07 | 1.40 | 1.35 | 18.30 | 2.00 | 1.57 | 204.00 | 281.00 | 0.580 |
|
| C7131 A 010 | 10.00 | 15.00 | 7.85 | 1.00 | 0.80 | 0-0,05 | 8.00 | 0,07 | 1.40 | 1.35 | 15.50 | 2.00 | 1.57 | 160.00 | 234.00 | 0.450 |
|
| C7131 A 008 | 8.00 | 12.50 | 6.25 | 0.80 | 0.60 | 0-0,03 | 6.40 | 0,07 | 1.05 | 1.00 | 13.00 | 1.50 | 1.22 | 100.00 | 140.00 | 0.240 |
|
| C7131 A 035 | 35.00 | 47.60 | 30.57 | 2.00 | 1.50 | 0-0,06 | 31.00 | 0,12 | 2.60 | 2.55 | 48.80 | 5.00 | 2.85 | 850.00 | 1542.00 | 5.650 |
|
| C7131 A 006 | 6.00 | 9.80 | 4.70 | 0.60 | 0.60 | 0-0,03 | 4.80 | 0,05 | 1.05 | 1.00 | 10.20 | 1.20 | 1.22 | 5.00 | 105.00 | 0.160 |
|
| C7131 A 025 | 25.00 | 34.80 | 21.12 | 1.80 | 1.20 | 0-0,06 | 21.40 | 0,12 | 2.10 | 2.05 | 35.70 | 4.00 | 2.35 | 780.00 | 881.00 | 2.710 |
|
| C7131 A 0045 | 4.50 | 8.00 | 3.50 | 0.45 | 0.60 | 0-0,03 | 3.60 | 0,05 | 1.05 | 1.00 | 8.35 | 1.00 | 1.10 | 25.00 | 79.00 | 0.130 |
|
| C7131 A 020 | 20.00 | 28.20 | 16.48 | 1.65 | 1.20 | 0-0,06 | 16.70 | 0,07 | 2.10 | 2.05 | 28.90 | 3.00 | 2.35 | 550.00 | 704.00 | 1.840 |
|
| C7131 A 0035 | 3.50 | 6.60 | 2.73 | 0.35 | 0.40 | 0-0,03 | 2.80 | 0,05 | 0.70 | 0.65 | 6.80 | 1.00 | 0.75 | 15.00 | 41.00 | 0.060 |
|
| C7131 A 017 | 17.00 | 24.30 | 13.65 | 1.58 | 1.00 | 0-0,06 | 13.84 | 0,07 | 1.70 | 1.65 | 25.00 | 3.00 | 1.96 | 442.00 | 499.00 | 1.270 |
|
| C7131 A 015 | 15.00 | 21.60 | 11.90 | 1.48 | 1.00 | 0-0,06 | 12.04 | 0,07 | 1.70 | 1.65 | 22.20 | 2.50 | 1.96 | 305.00 | 440.00 | 1.040 |
|
| C7131 A 013 | 13.00 | 19.00 | 10.09 | 1.38 | 1.00 | 0-0,06 | 10.24 | 0,07 | 1.70 | 1.65 | 19.60 | 2.50 | 1.96 | 285.00 | 381.00 | 0.830 |
|
| C7131 A 011 | 11.00 | 16.40 | 8.45 | 1.20 | 0.80 | 0-0,05 | 8.60 | 0,07 | 1.40 | 1.35 | 17.00 | 2.00 | 1.57 | 204.00 | 258.00 | 0.520 |
|
